国产a国产片国产_国产成人精品日韩亚洲18_免费无码av片在线观看动漫_性感美臀熟女八戒_亚洲av秘 无码不卡一区二区_国产福利姬g奶紧身包臀裙_妓女视频网在线播放_蕾丝视频在线看片国产_日韩无码性爱Av_五月婷婷六月丁香色

其實(shí)如果要具體分析塑料制品發(fā)脆的原因有很多，有的和料物相關(guān)，有的和模具相關(guān)，有的和設(shè)備調(diào)試相關(guān)，原因有種種，但是具體有哪些因素我們來分析一下。

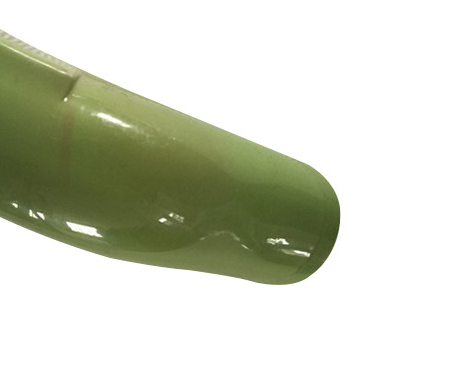

制品中內(nèi)應(yīng)力的存在會嚴(yán)重影響制品的力學(xué)性質(zhì)和使用性能，由于制品內(nèi)應(yīng)力的存在和分布不均，制品在使用過程中會發(fā)生裂紋。
在注塑制品中，各處局部應(yīng)力狀態(tài)是不同的，制品變形程度將決定于應(yīng)力分布。
制品在冷卻時(shí)存在溫度梯度，收縮不均產(chǎn)生應(yīng)力。
熔體進(jìn)入溫度較低的模具時(shí)，靠近模腔壁的熔體訊速地冷卻而固化，于是分子鏈段被“凍結(jié)”。由于凝固的聚合物層，導(dǎo)熱性很差，在制品厚度方向上產(chǎn)生較大的溫度梯度。
制品心部凝固相當(dāng)緩慢，以致于當(dāng)澆口封閉時(shí)，制品中心的熔體單元還未凝固，這時(shí)注塑機(jī)又無法對冷卻收縮進(jìn)行補(bǔ)料。
這樣制品內(nèi)部收縮作用與硬皮層作用方向是相反的;心部處于靜態(tài)拉伸而表層則處于靜態(tài)壓縮。
如果在澆口封閉前維持模腔壓力，有利于提高制品密度，消除冷卻溫度應(yīng)力，但是在澆口附近會產(chǎn)生較大的應(yīng)力集中。
由此看來熱塑性聚合物在成型時(shí)，模內(nèi)壓力越大保壓時(shí)間越長，有助于溫度所產(chǎn)生的收縮應(yīng)力的減小反之會使壓縮應(yīng)力增大。
改善對策：
增加模溫，降低注射、保壓壓力，保壓時(shí)間?？稍诋a(chǎn)品中出模后進(jìn)行“熱水浴”，消除殘存應(yīng)力。
